Якорь рассчитан на нагрузку до 150 кН (15 тонн), что соответствует (превышает) требования ГОСТ Р 55881-2016 «Туристские услуги. Общие требования к деятельности горнолыжных комплексов. Приложение Е (обязательное)».

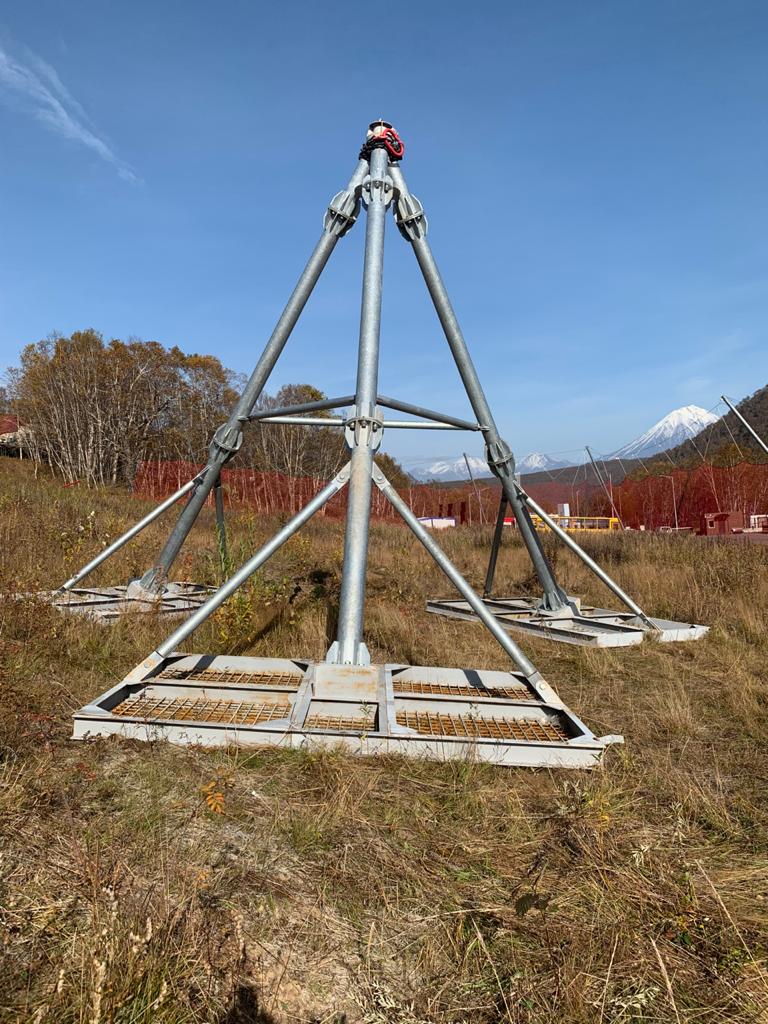

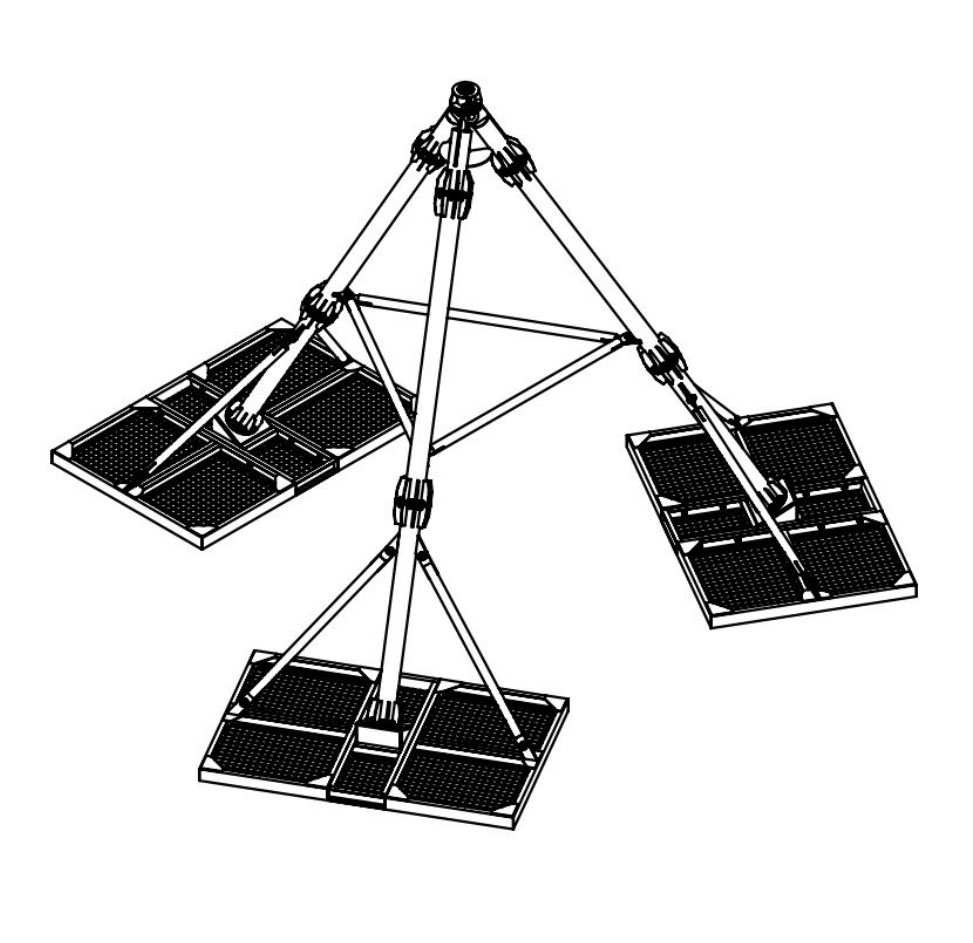

Общий вид
Технические характеристики
Габаритные размеры (ДхШхВ): 10104 мм х 8751 мм х 6754 мм
Масса: 3805 кг
Максимальное усилие, приложенное к скобе якоря параллельно горизонту: 150 кН (15 т)
Допустимые углы склонов: 0-45° (к горизонту)
Размер котлована (ДхШхГ): 10500 мм х 10500 мм х 2600 мм
Конструкция оцинкована методом горячего оцинкования по ГОСТ 9.307-89.
Конструкция оголовка якоря - свободное вращение на 360 градусов с применением подшипников скольжения:
опорный из высоко углеродистой стали, осевой из безоловянных бронз, работающих в агрессивных средах, повышенной антикорозийной стойкости в атмосферных условиях, при значительных перепадах температур. Возможность замены подшипников без демонтажа якоря. Высокопрочный оцинкованный крепеж с пределом прочности не менее 800мПа.
Монтаж якоря производится путем обратной засыпки извлеченным грунтом, без применения бетонных работ.
Комплектация изделия
1. Оголовок поворотный – 1 шт | 10. Болт М30х80.8.8.096 ГОСТ 7805-70 – 60 шт |
2. Нога тип 1 – 3 шт | 11. Болт М30х100.8.8.096 ГОСТ 7805-70 – 3 шт |
3. Нога тип 2 – 3 шт | 12. Гайка М30.096 ГОСТ 5915-70 – 111 шт |
4. Корзина тип 1 – 3шт | 13. Шайба 30.096 ГОСТ 11371-78 – 111 шт |
5. Корзина тип 2 – 3 шт | 14. Шайба 30.096 ГОСТ 6402-70 – 111 шт |
6. Корзина тип 3 – 3 шт | 15.Звено типа «хаммер» 22-8 Т8 – 2шт |
7. Тяга тип 1 – 6 шт | 16. Цепь 22-8 (8кл) оцинкованная 4000 мм – 1 шт |
8. Тяга тип 2 – 3 шт | 17. Звено типа «О» Т8-36 (17,3 т) – 1 шт |
9. Болт М30х50.8.8.096 ГОСТ 7805-70 – 24 шт |

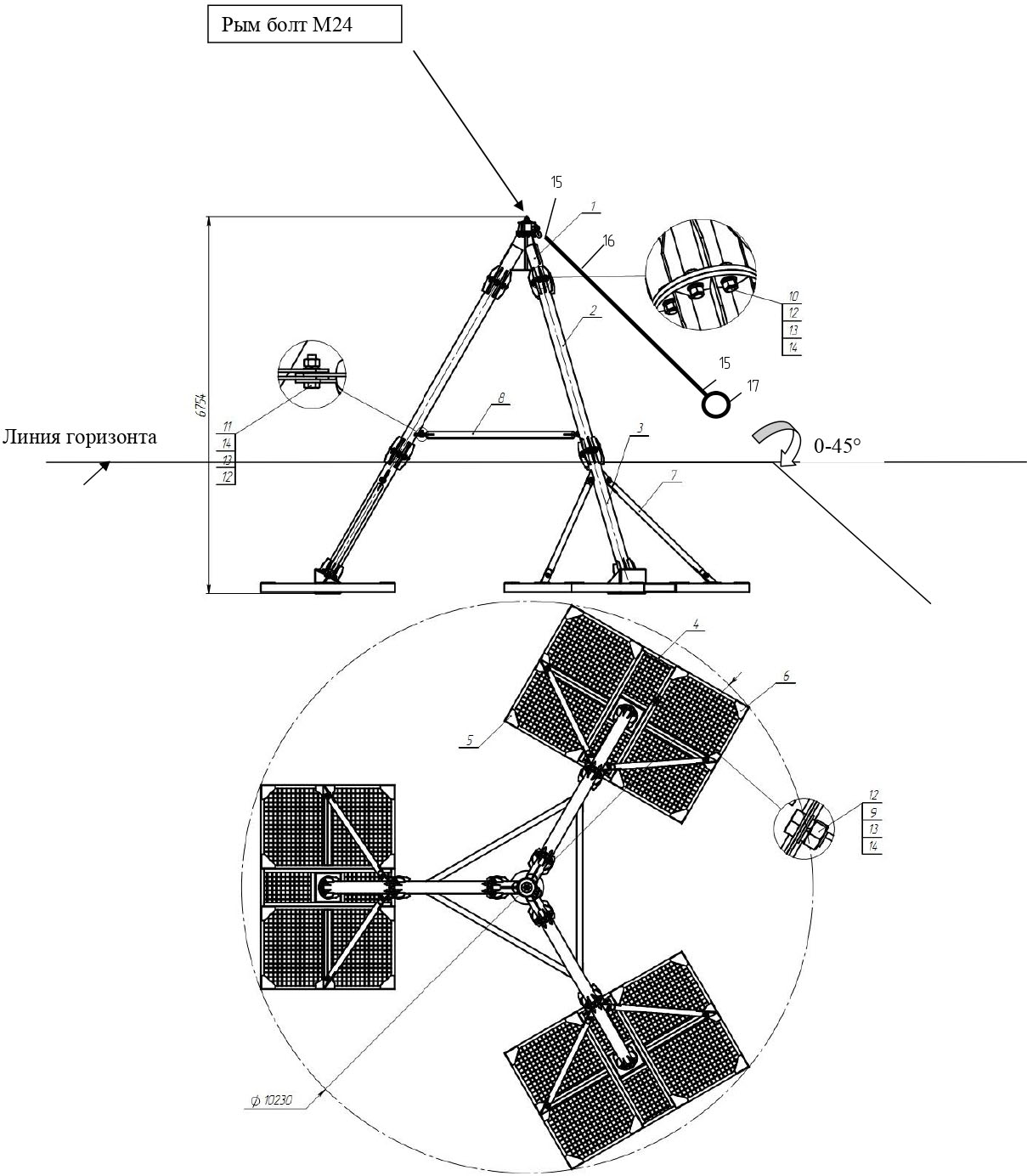

Чертеж

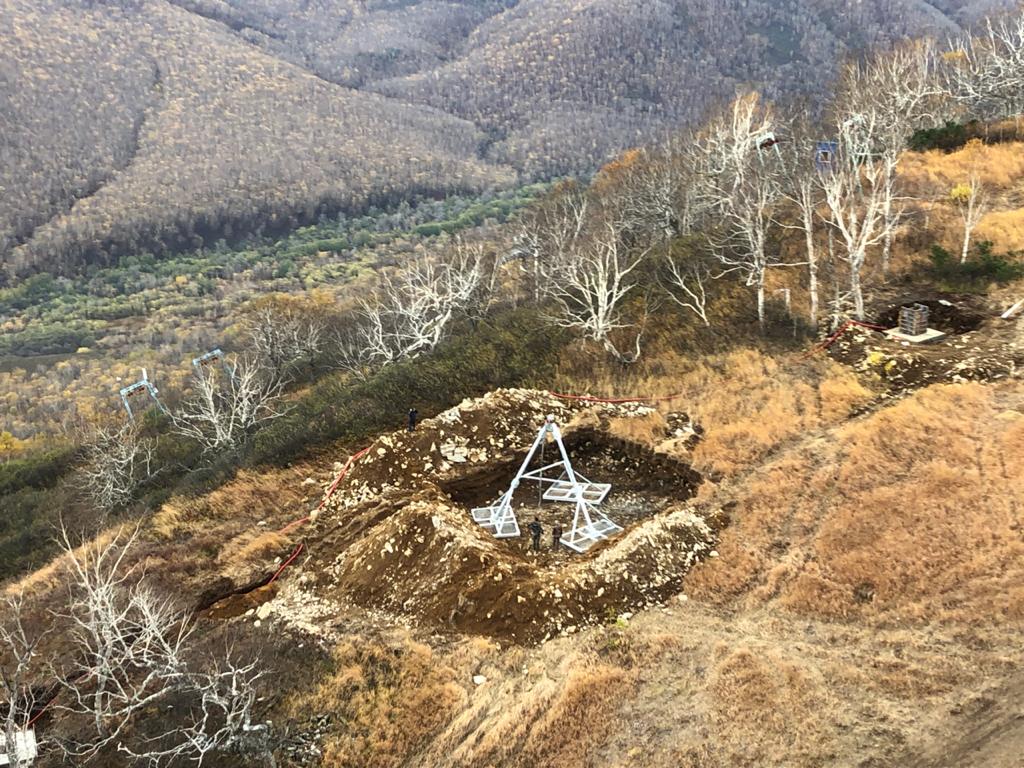

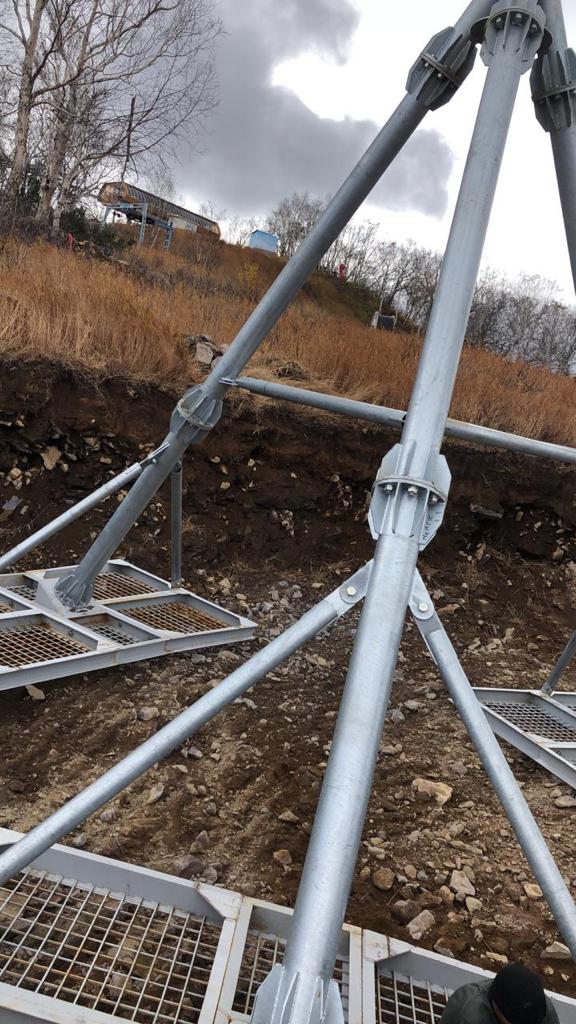

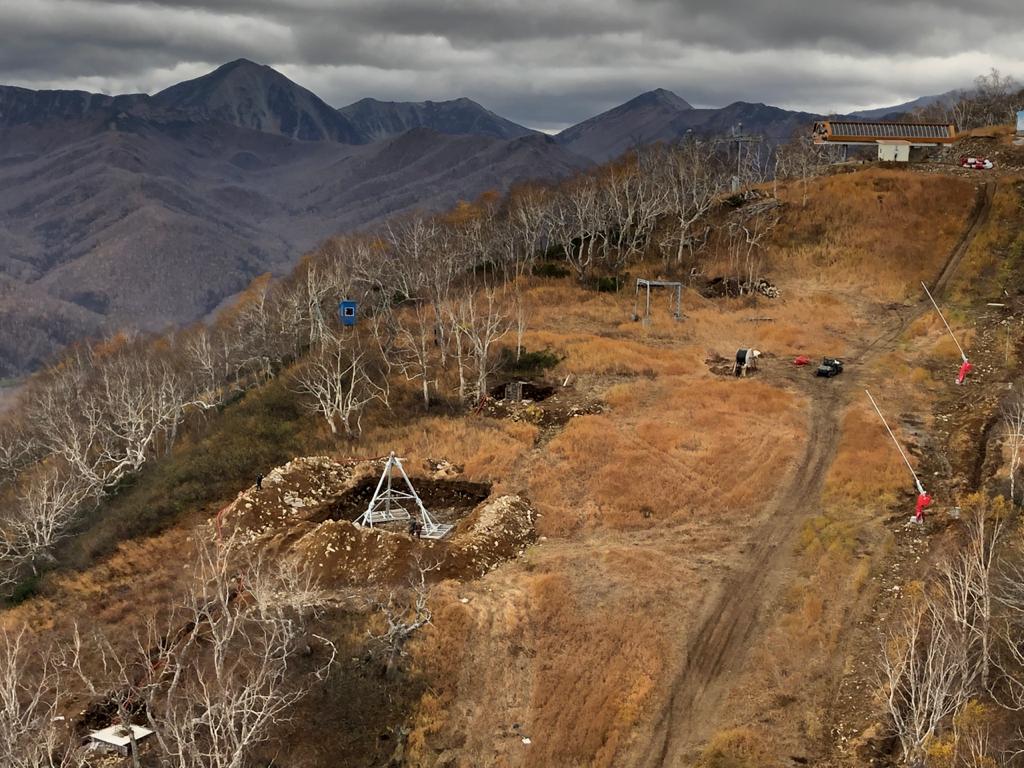

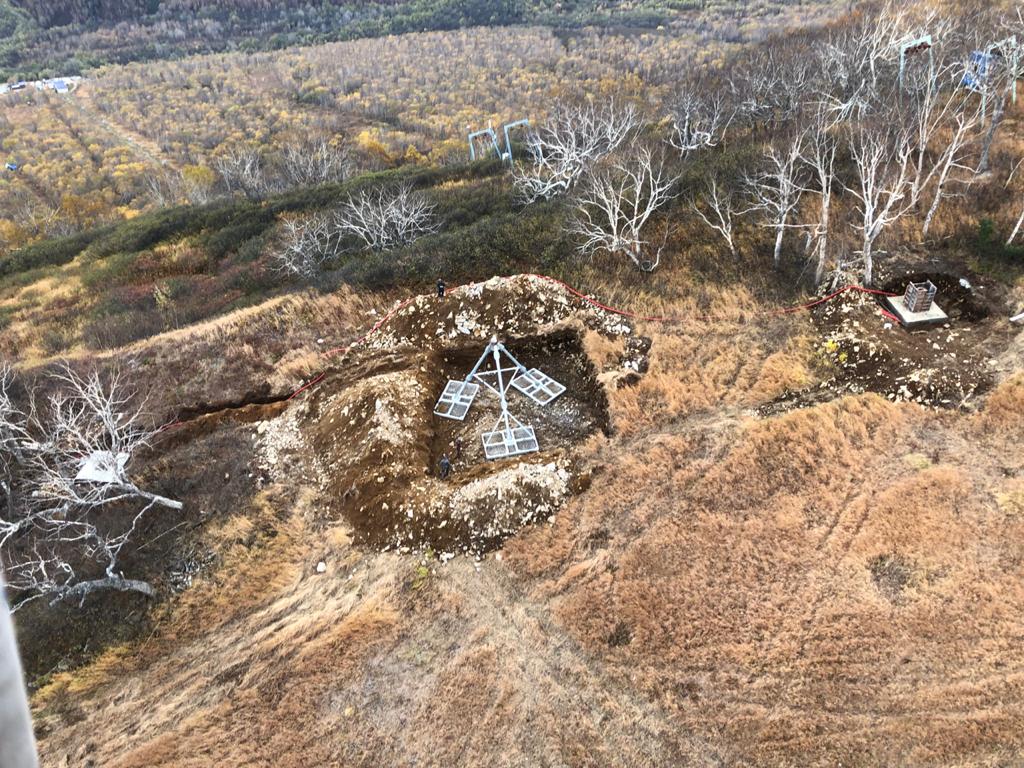

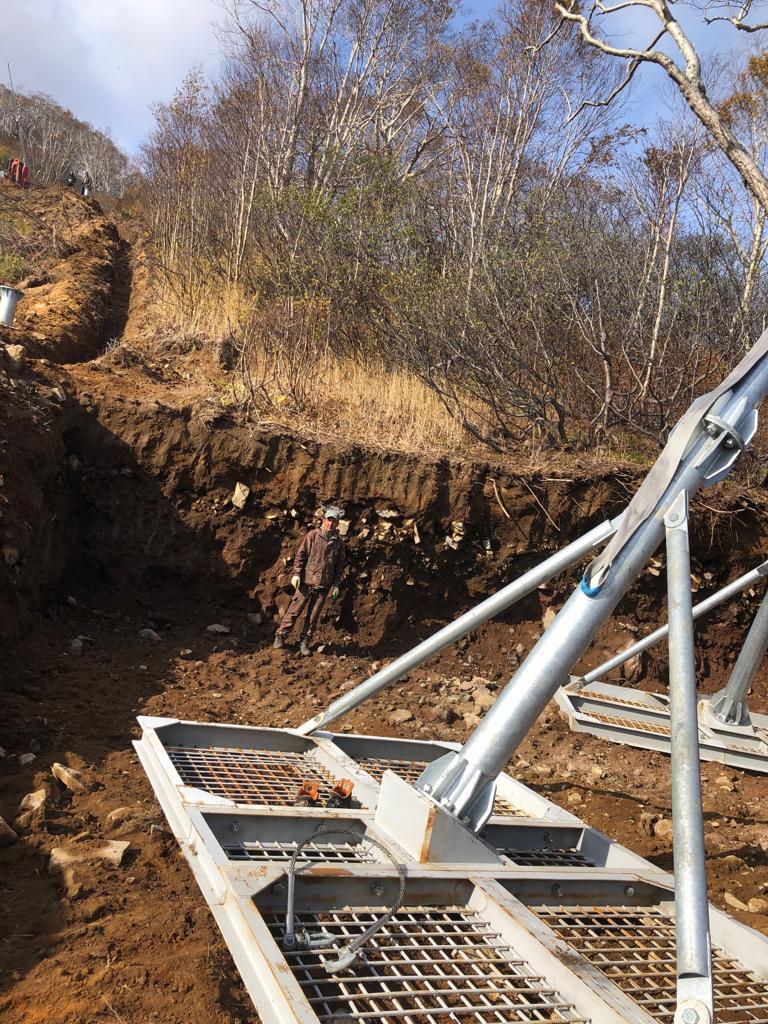

Фото
